Scanner 3D portatili

REVERSE ENGINEERING, CONTROLLO DIMENSIONALE, DIGITALIZZAZIONE A COLORI

Metreo è rivenditore dei prodotti Scantech sul territorio italiano.

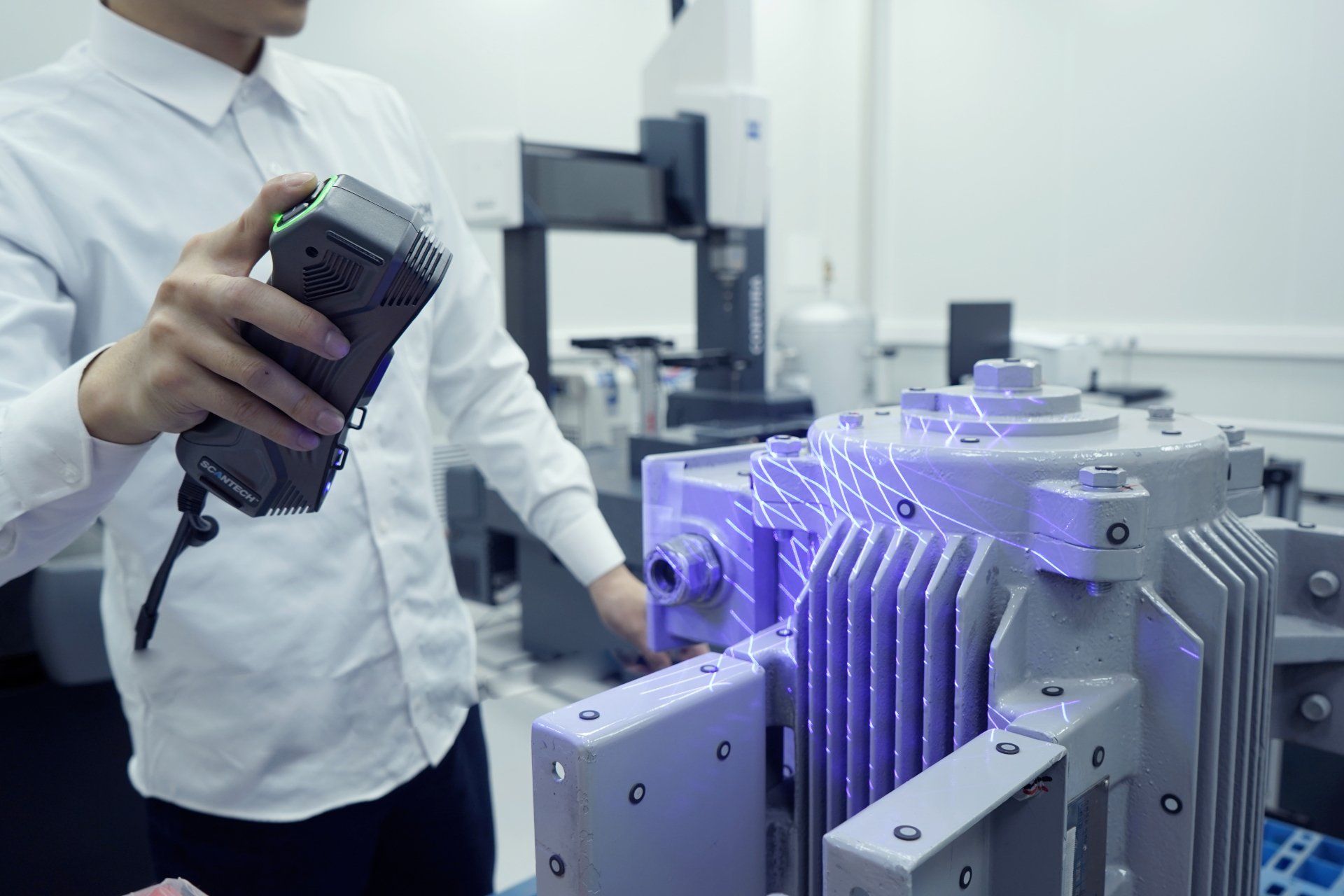

Scantech produce scanner 3D portatili basati sulla tecnologia laser e/o luce strutturata infrarosso.

I laser scanner richiedono l'applicazione di markers adesivi removibili, eccetto per il modello TrackScan, da posizionare sull'oggetto e/o nel suo intorno, garantendo così un'elevata precisione e velocità di allineamento della scansione 3D.

Lo scanner 3D a colori iReal M3 e iReal 2E impiega la luce strutturata infrarosso con acquisizione della texture dell'oggetto.

Contatti

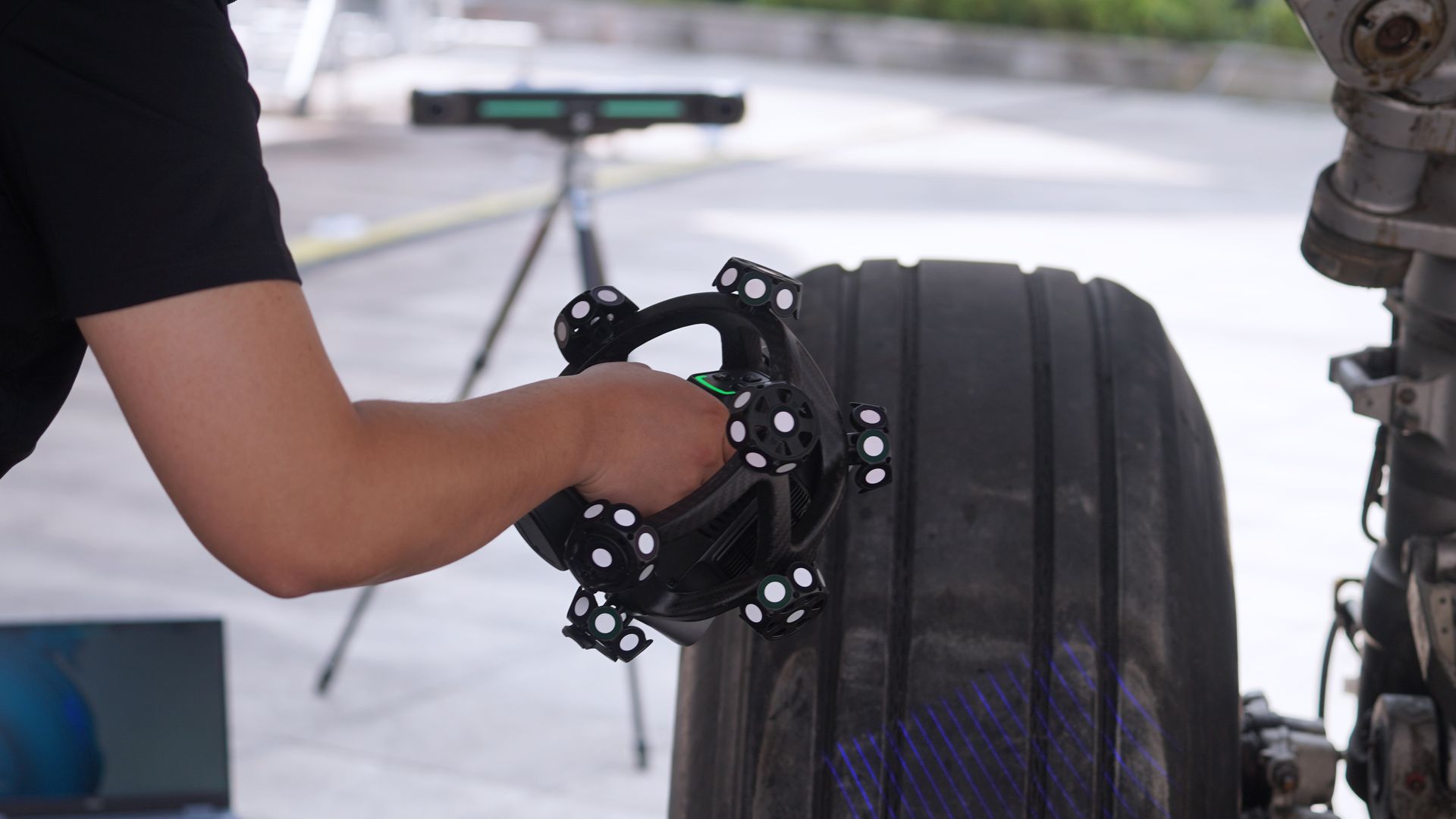

NimbleTrack

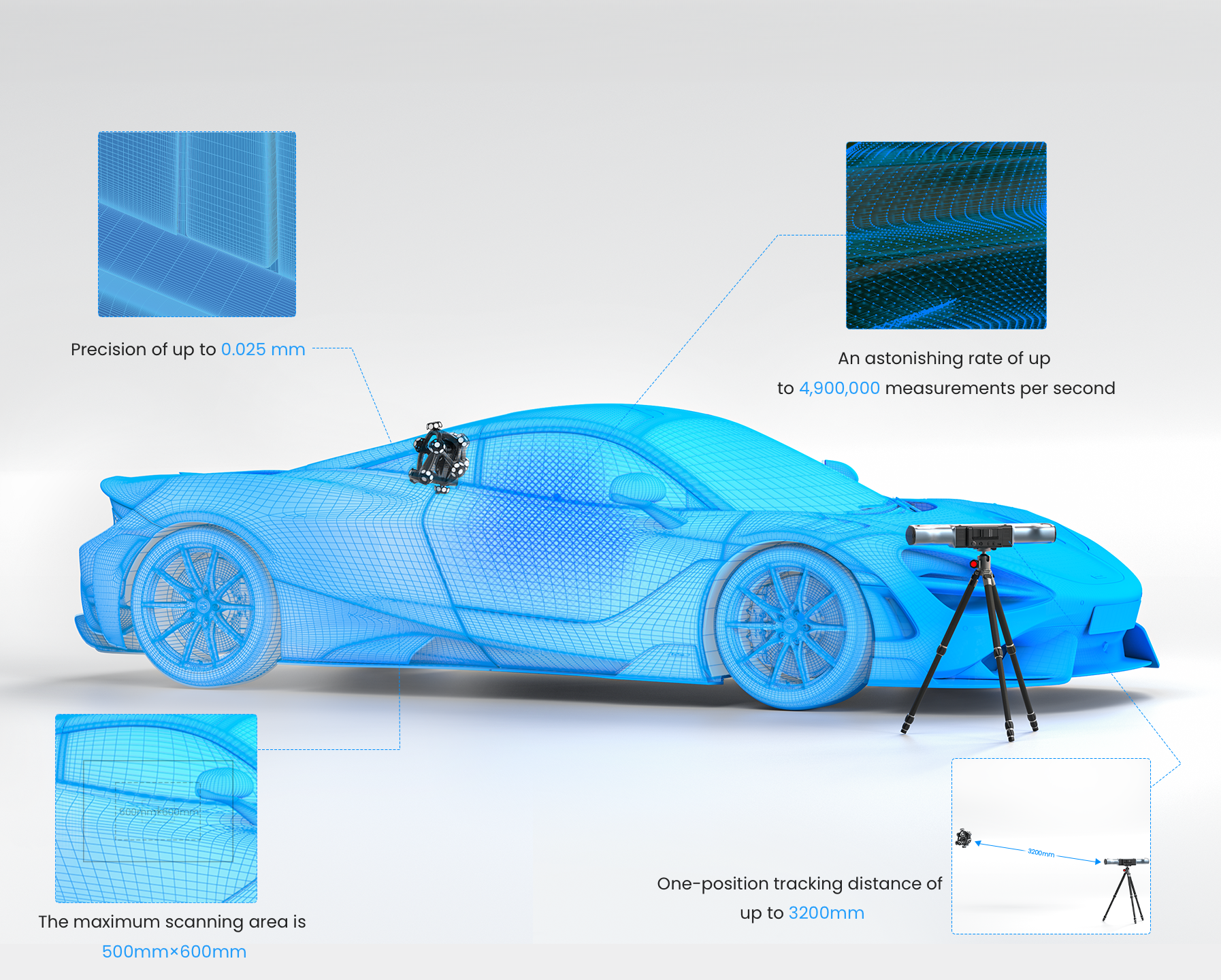

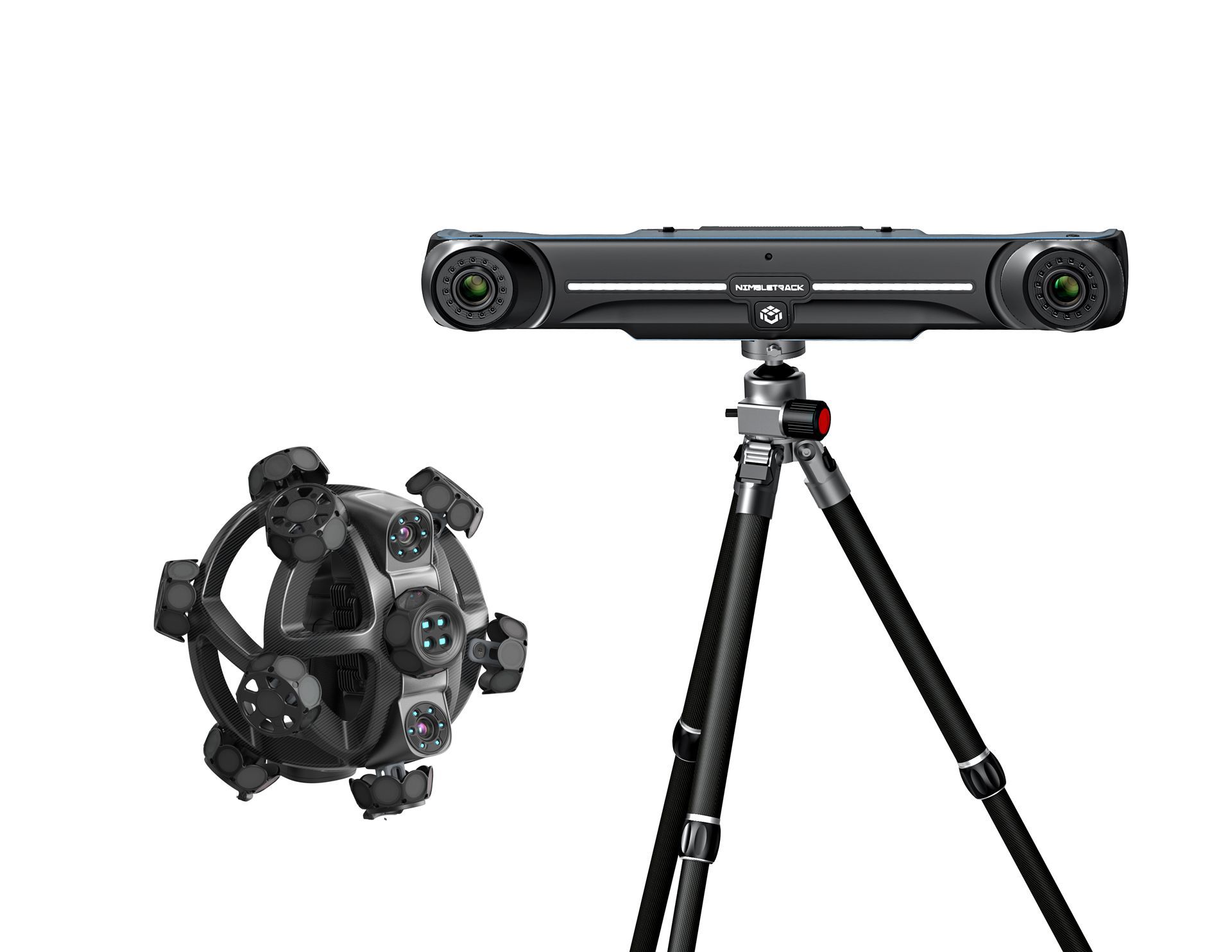

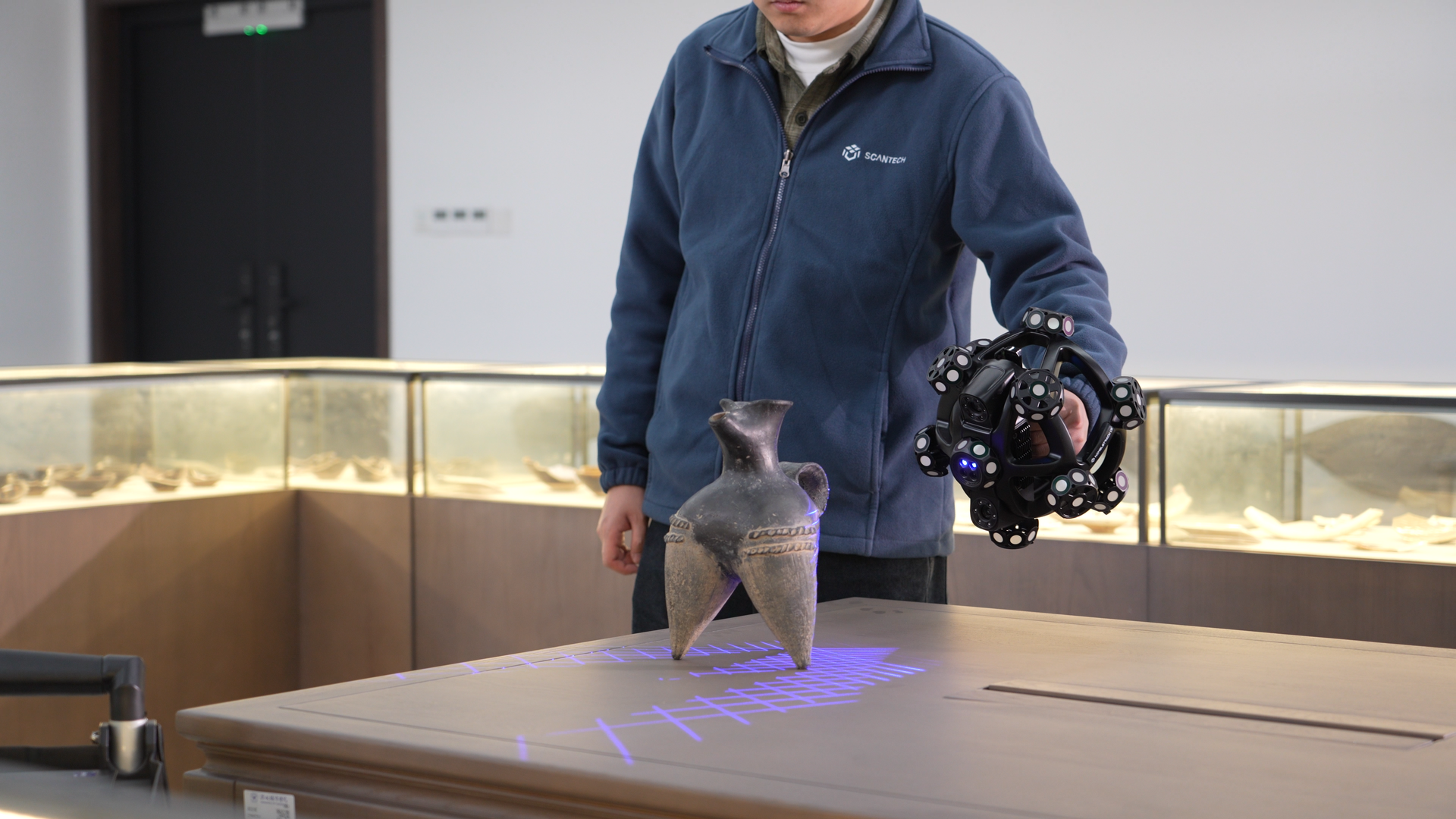

L'esclusivo sistema di scansione 3D wireless NimbleTrack permette di effettuare accurate misurazioni 3D senza dover applicare markers sugli oggetti o nel loro intorno. Attraverso l'alimentazione a batteria ed il passaggio dati senza cavo, lo scanner 3D e il tracciatore ottico consentono di avere la massima libertà di movimento. Dotato della più avanzata tecnologia Scantech, NimbleTrack offre agli utenti la migliore esperienza di scansione 3D garantendo misurazioni precise, accurate e con un fluidità di scansione senza eguali con un'acquisizione di punti pari a 4.900.000 punti al secondo (120 FPS). Raggiunge una precisione fino a 0.025 mm e un' accuratezza volumetrica di 0.064 mm quando il tracciatore ottico è posizionato a 3.2 metri di distanza. NimbleTrack consente agli utenti di acquisire dati 3D con dettagli meticolosi e precisione di livello industriale. Parti dalla ridotte dimensioni fino ad oggetti di ampio volume possono essere scansionati con NimbleTrack.

Il sistema viene fornito in una compatta valigia da trasporto, il tracciatore ottico ha un peso di solo 2.6 Kg batterie incluse mentre lo scanner 3D, con l'intera struttura in fibra di carbonio, pesa solamente 1.4 Kg includendo la batteria.

Caratteristiche NimbleTrack
- Sorgente laser: 17 blu laser crosses in modalità Standard R – 7 blue parallel laser lines in modalità Hyperfine B - 11 parallel red laser lines in modalità large area - 1 extra blue laser line in modalità deep hole.
- Accuratezza (scan mode): fino a 0.020 mm
- Accuratezza (con i-Tracker): fino a 0.025 mm
- Distanza i-Tracker: 3200 mm
- Accuratezza volumetrica: 0.064 mm
- Accuratezza volumetrica MSCAN: 0.044 mm/m + 0.012 mm/m
- Risoluzione: fino a 0.020 mm
- Frequenza di misurazione: 4.900.000 misure al secondo
- Area di scansione: fino a 500 × 600 mm
- Classe di sicurezza del laser: CLASSE ІI (basso rischio per l’occhio)*
- Distanza limite di misurazione: 300 mm
- Profondità di campo: 400 mm
- Formato di esportazione dati: . ply, xyz, dae. fbx. ma. obj asc. stl o personalizzato
- Temperatura di lavoro: -10 ~ 40℃
- Modalità di lavoro: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Wireless multi-tracker tacking, Edge Inspection
- Standard WiFi: 802.11a/n/ac
- Connettività: USB 3.0, Network Interface
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

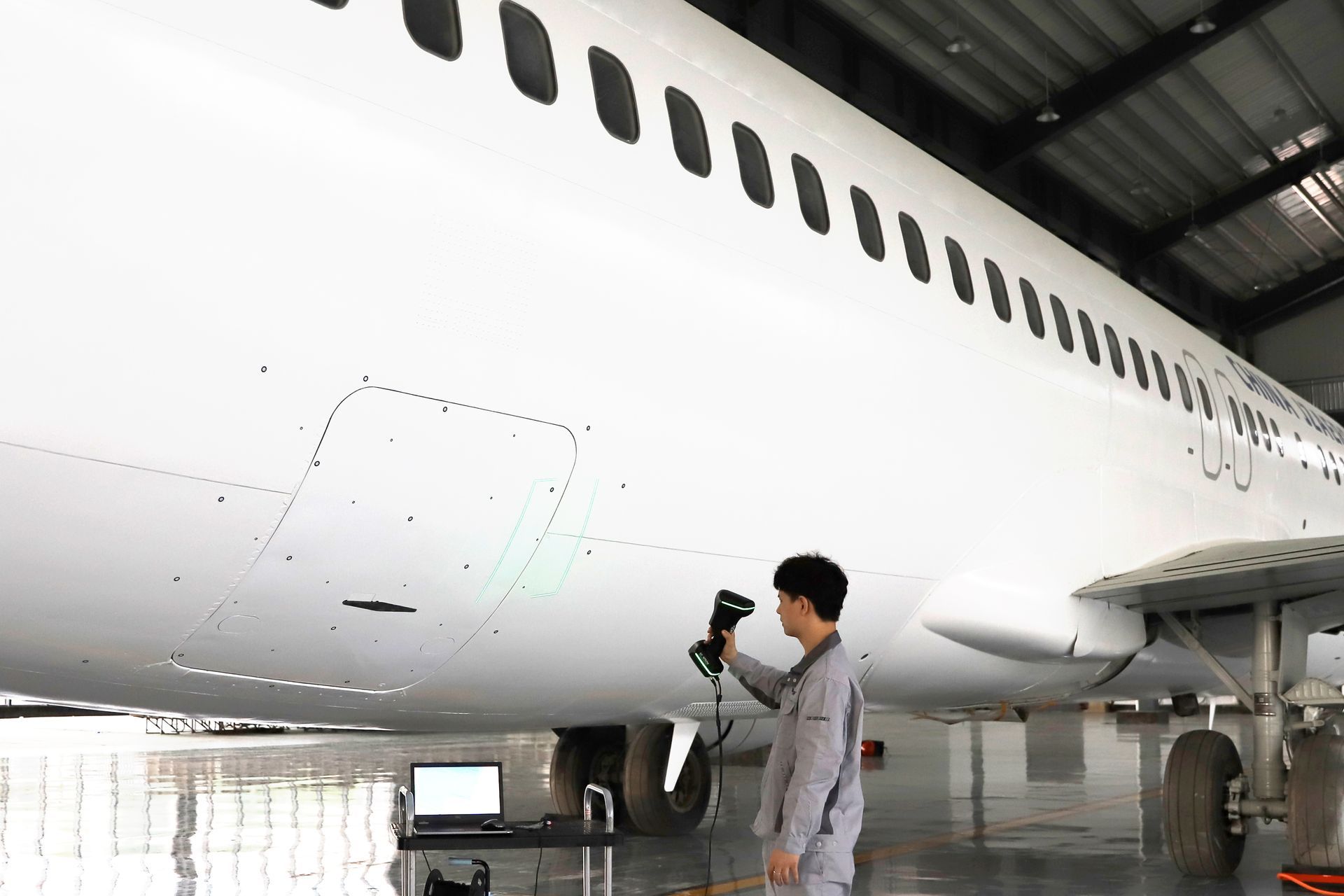

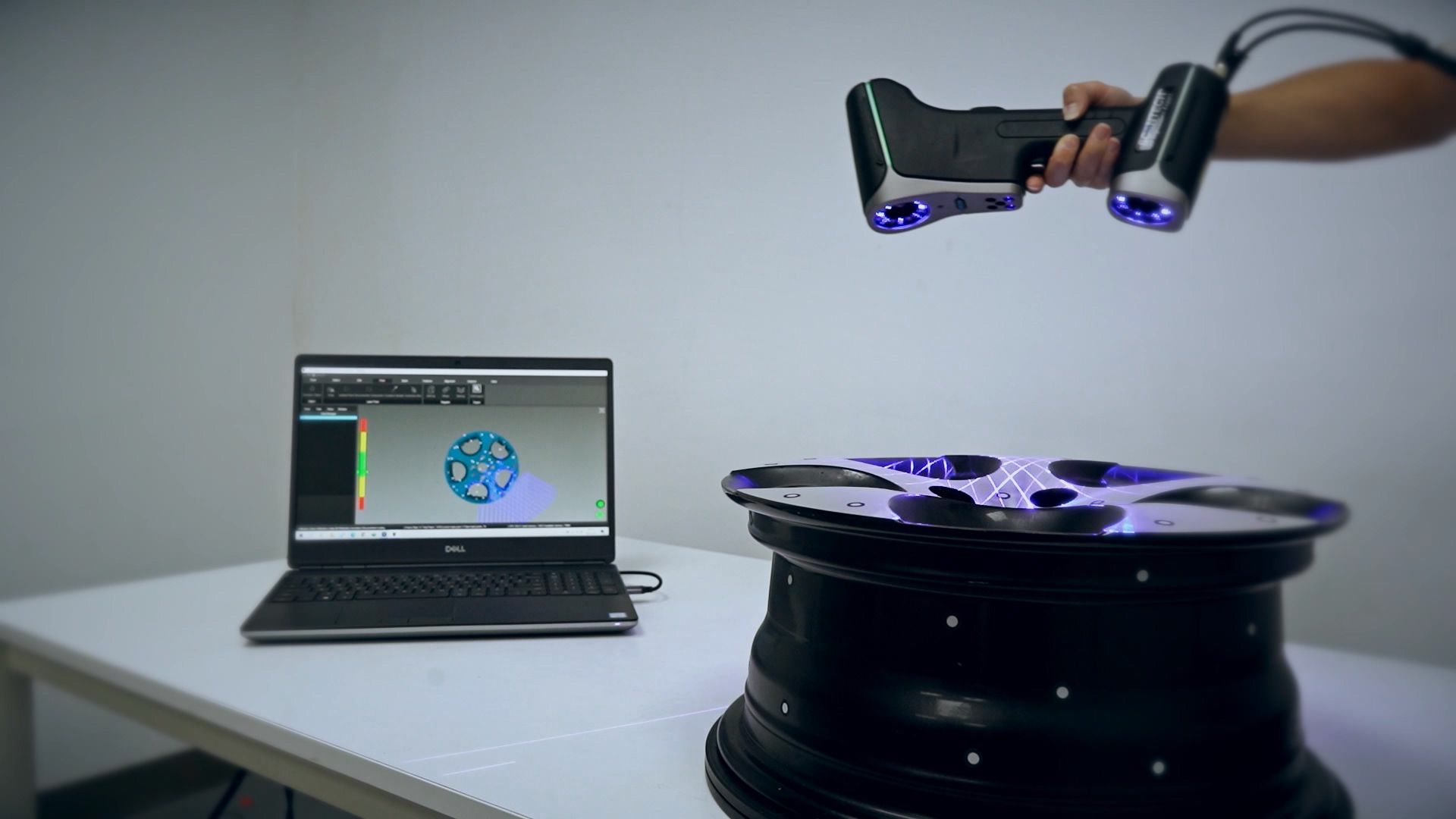

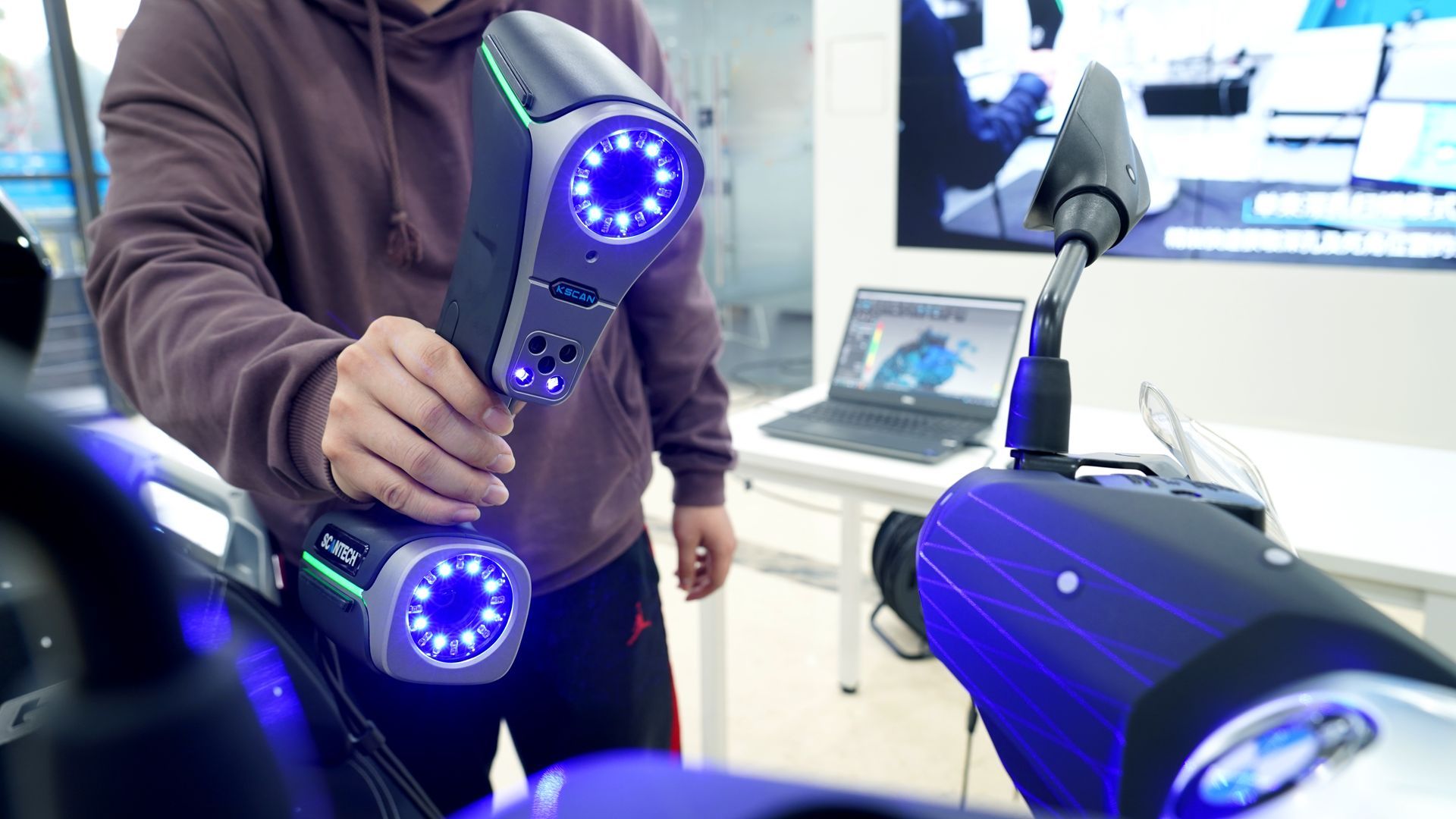

KSCAN Magic II

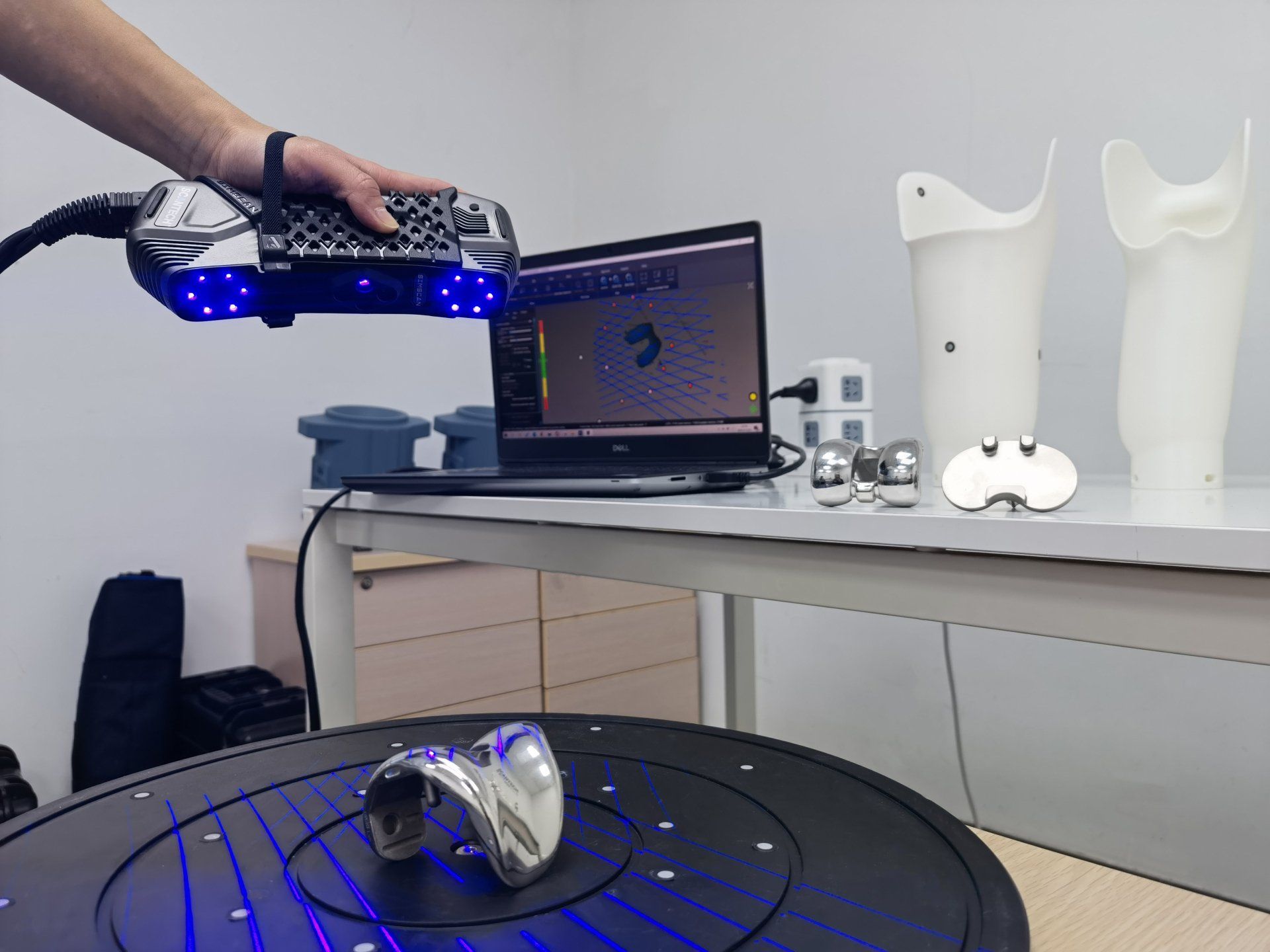

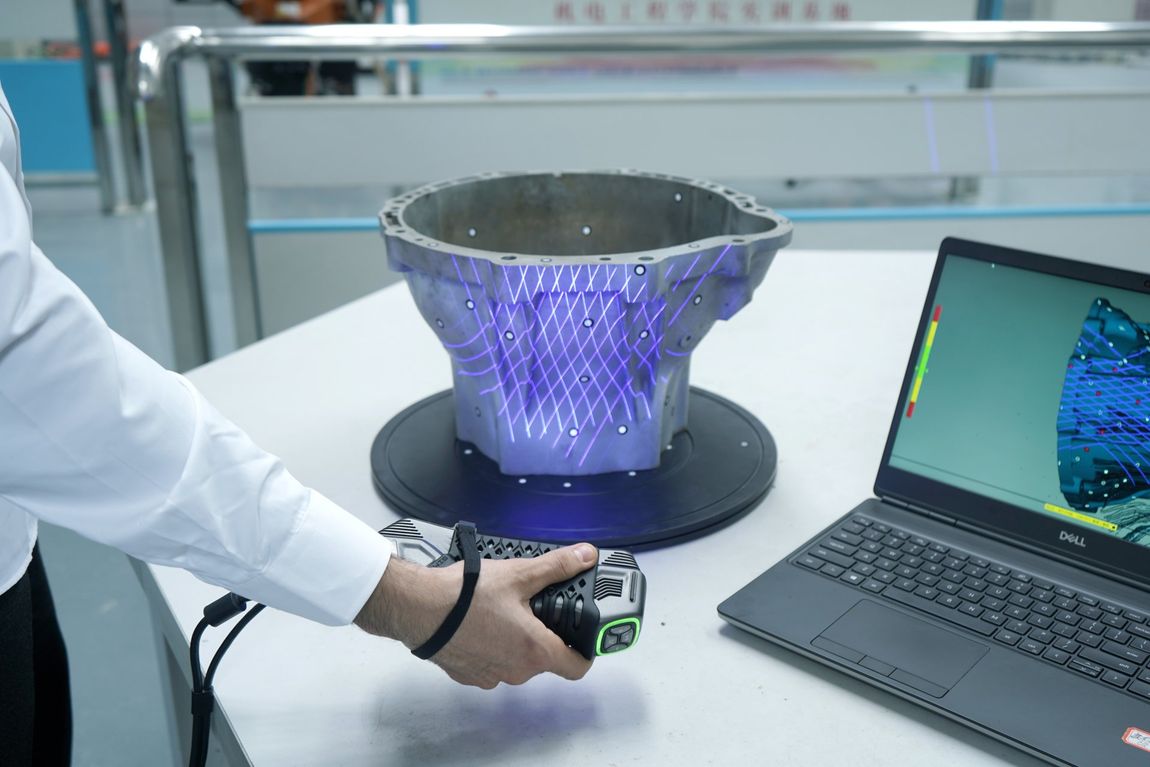

Dotato di esclusiva tecnologia laser blu per un totale di 45 linee laser, con cinque modalità di lavoro simultanee ed intercambiabili attraverso la semplice pressione di un tasto: scansione laser a infrarossi per oggetti di grandi dimensioni, scansione rapida incrociata laser blu, scansione fine laser blu paralleli, modalità laser blu singolo per penetrare all'interno di fori e sistema di fotogrammetria integrato.

KSCAN Magic II permette un'elevata velocità di scansione, precisione eccezionale, massimo dettaglio, ampia area di scansione e profondità di campo. Può essere accompagnato da una sonda portatile per misurazioni a contatto (opzionale) al fine di ottenere informazioni complete su fori molto profondi o all'interno di cavità con angoli che rendono impossibile la scansione tramite riflessione luce e/o laser.

Caratteristiche KSCAN Magic II
- Sorgente laser: 13 blu laser crosses in modalità Standard R – 7 blue parallel laser lines in modalità Hyperfine B - 11 parallel red laser lines in modalità large area - 1 extra blue laser line in modalità deep hole.
- Accuratezza: fino a 0.020 mm
- Fotogrammetria incorporata
- Modalità di scansione iperfine inclusa
- Accuratezza volumetrica: 0.015 mm + 0.030 mm/m
- Accuratezza volumetrica con barra di riferimento ad alta precisione: 0.015 mm/m + 0.020 mm/m
- Risoluzione: 0.010 mm
- Frequenza di misurazione: 1.650.000 misure al secondo
- Area di scansione: fino a 1440 mm × 860 mm
- Area di scansione (fotogrammetria): 3760 mm × 3150 mm
- Classe di sicurezza del laser: CLASSE ІI (basso rischio per l’occhio)*
- Distanza limite di misurazione: 300 mm
- Profondità di campo: 925 mm
- Profondità di campo (fotogrammetria): 2500 mm
- Ripetibilità punto singolo CMM portatile): 0.030 mm
- Frequenza di tracciamento (CMM portatile): 60 Hz
- Formato di esportazione dati: . ply, xyz, dae. fbx. ma. obj asc. stl o personalizzato
- Temperatura di lavoro: -10 ~ 40℃
- Interfaccia: USB 3.0
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

KSCAN Magic I

Dotato di esclusiva tecnologia laser blu per un totale di 41 linee laser, con cinque modalità di lavoro simultanee ed intercambiabili attraverso la semplice pressione di un tasto: scansione laser a infrarossi per oggetti di grandi dimensioni, scansione rapida incrociata laser blu, scansione fine laser blu paralleli, modalità laser blu singolo per penetrare all'interno di fori e sistema di fotogrammetria integrato.

KSCAN Magic I permette un'elevata velocità di scansione, precisione eccezionale, massimo dettaglio, ampia area di scansione e profondità di campo. Può essere accompagnato da una sonda portatile per misurazioni a contatto (opzionale) al fine di ottenere informazioni complete su fori molto profondi o all'interno di cavità con angoli che rendono impossibile la scansione tramite riflessione luce e/o laser.

Caratteristiche KSCAN Magic I
- Sorgente laser: 11 blu laser crosses in modalità Standard R – 7 blue parallel laser lines in modalità Hyperfine B - 11 parallel red laser lines in modalità large area - 1 extra blue laser line in modalità deep hole.
- Accuratezza: fino a 0.020 mm
- Fotogrammetria incorporata
- Modalità di scansione iperfine inclusa
- Accuratezza volumetrica: 0.015 mm + 0.030 mm/m
- Accuratezza volumetrica con barra di riferimento ad alta precisione: 0.015 mm/m + 0.020 mm/m
- Risoluzione: 0.010 mm
- Frequenza di misurazione: 1.350.000 misure al secondo
- Area di scansione: fino a 1440 mm × 860 mm
- Area di scansione (fotogrammetria): 3760 mm × 3150 mm
- Classe di sicurezza del laser: CLASSE ІI (basso rischio per l’occhio)*
- Distanza limite di misurazione: 300 mm
- Profondità di campo: 925 mm
- Profondità di campo (fotogrammetria): 2500 mm
- Ripetibilità punto singolo CMM portatile): 0.030 mm
- Frequenza di tracciamento (CMM portatile): 60 Hz
- Formato di esportazione dati: . ply, xyz, dae. fbx. ma. obj asc. stl o personalizzato
- Temperatura di lavoro: -10 ~ 40℃
- Interfaccia: USB 3.0
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

SIMSCAN42

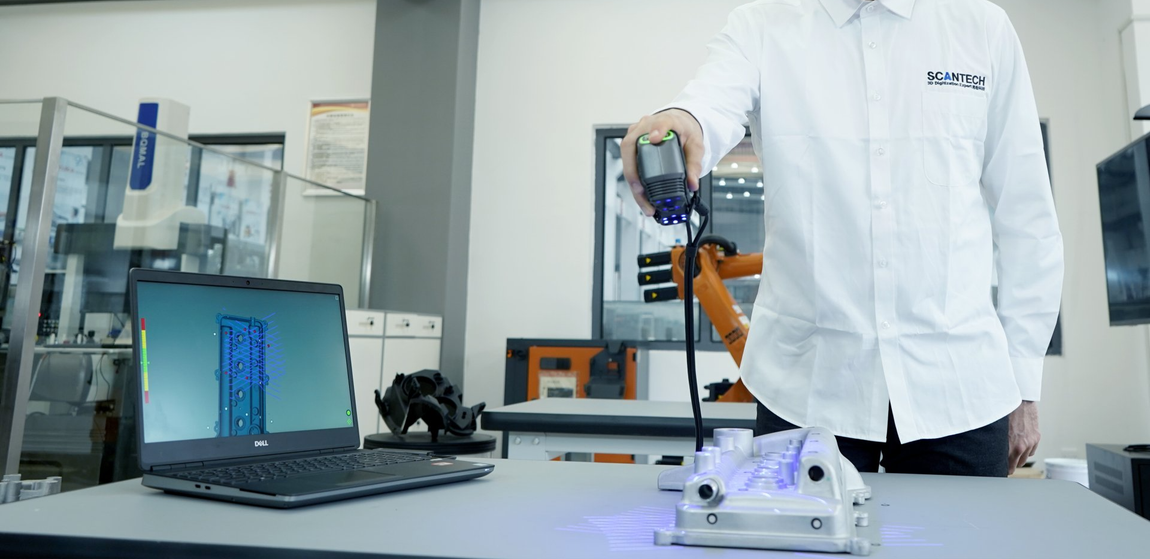

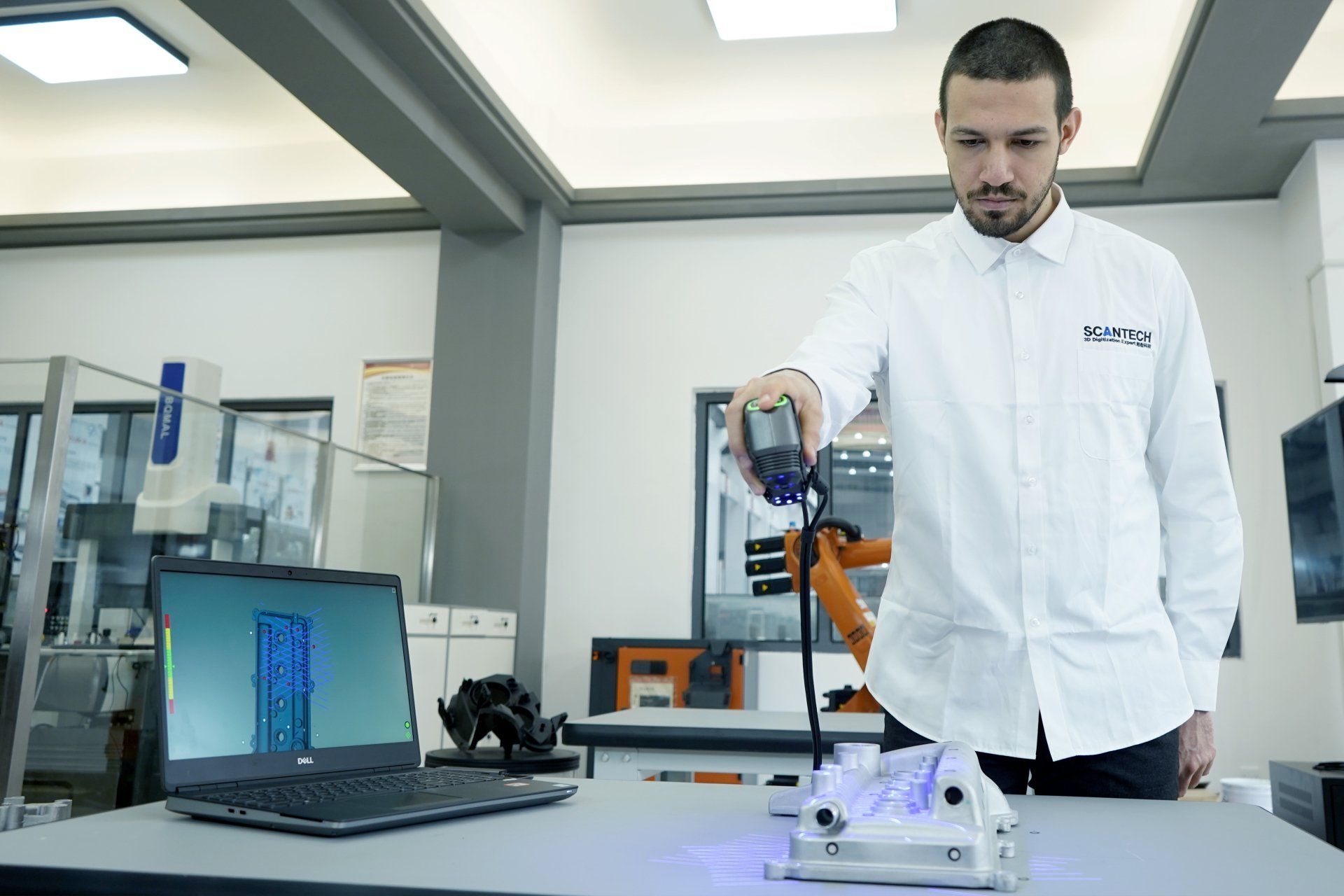

SIMSCAN42 è lo strumento più performante della serie SIMSCAN caratterizzato sempre dalla scocca in metallo per una maggiore resistenza, design ottimizzato per consentire l'utilizzo con una sola mano, dimensioni e peso ridotte per un confortevole utilizzo della macchina in ambienti stretti o in condizioni non ideali.

Grazie al laser blu, SIMSCAN42 permette di variare le modalità di impiego: scansione rapida con pattern incrociato (34 linee totali), scansione fine a 7 linee parallele ed infine a singolo laser per penetrare all'interno di cavità.

Nella modalità a pattern incrociato è in grado di coprire un'area di 700x600 mm.

L'elevata velocità di scansione e contestuale accuratezza dei dettagli completano le caratteristiche esclusive di questo scanner 3D portatile.

Caratteristiche SIMSCAN42
- Sorgente laser: 17 blu laser crosses in modalità Ultra-fast scanning – 7 blue parallel laser lines in modalità Hyperfine scanning . 1 extra blu laser line in modalità Deep hole scanning
- Accuratezza: fino a 0.020 mm
- Risoluzione: fino a 0.020 mm
- Frequenza di misurazione: 2.800.000 misure al secondo
- Area di scansione: 700 mm × 600 mm
- Classe di sicurezza del laser: CLASSE ІI (basso rischio per l’occhio)*
- Accuratezza volumetrica: 0.015 mm + 0.035 mm/m
- Accuratezza volumetrica (con MSCAN-L15): 0.015 mm + 0.015 mm/m
- Distanza limite di misurazione: 300 mm
- Profondità di campo: 500 mm
- Formato di esportazione dati: pj3,asc,igs,txt,mk2,umk,stl,ply,obj
- Formato di apertura dati: pj3,pjs,asc,igs,txt,mk2,umk,refxml,stl,ply,step
- Temperatura di lavoro: -10 - 40℃
- Interfaccia: USB 3.0
- Peso: 570 g
- Dimensioni: 203 x 80 x 44 mm
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

SIMSCAN30

SIMSCAN30 è uno strumento dalle prestazioni uniche: scocca in metallo per una maggiore resistenza, design ottimizzato per consentire l'utilizzo con una sola mano, dimensioni e peso ridotte per un confortevole utilizzo della macchina in ambienti stretti o in condizioni non ideali.

Grazie al laser blu, SIMSCAN30 permette di variare le modalità di impiego: scansione rapida con pattern incrociato (22 linee totali), scansione fine a 7 linee parallele ed infine a singolo laser per penetrare all'interno di cavità.

Nella modalità a pattern incrociato è in grado di coprire un'area di 410x400 mm.

L'elevata velocità di scansione e contestuale accuratezza dei dettagli completano le caratteristiche esclusive di questo scanner 3D portatile.

Caratteristiche SIMSCAN30
- Sorgente laser: 11 blu laser crosses in modalità Ultra-fast scanning – 7 blue parallel laser lines in modalità Hyperfine scanning . 1 extra blu laser line in modalità Deep hole scanning
- Accuratezza: fino a 0.020 mm
- Risoluzione: fino a 0.025 mm
- Frequenza di misurazione: 2.020.000 misure al secondo
- Area di scansione: 410 mm × 400 mm
- Classe di sicurezza del laser: CLASSE ІI (basso rischio per l’occhio)*
- Accuratezza volumetrica: 0.020 mm + 0.035 mm/m
- Accuratezza volumetrica (con MSCAN-L15): 0.020 mm + 0.015 mm/m
- Distanza limite di misurazione: 300 mm
- Profondità di campo: 360 mm
- Formato di esportazione dati: pj3,asc,igs,txt,mk2,umk,stl,ply,obj
- Formato di apertura dati: pj3,pjs,asc,igs,txt,mk2,umk,refxml,stl,ply,step
- Temperatura di lavoro: -10 - 40℃
- Interfaccia: USB 3.0
- Peso: 570 g
- Dimensioni: 203 x 80 x 44 mm
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

SIMSCAN22

SIMSCAN22 è uno strumento dalle prestazioni uniche: scocca in metallo per una maggiore resistenza, design ottimizzato per consentire l'utilizzo con una sola mano, dimensioni e peso ridotte per un confortevole utilizzo della macchina in ambienti stretti o in condizioni non ideali.

Grazie al laser blu, SIMSCAN22 permette di variare le modalità di impiego: scansione rapida con pattern incrociato (14 linee totali), scansione fine a 7 linee parallele ed infine a singolo laser per penetrare all'interno di cavità.

Nella modalità a pattern incrociato è in grado di coprire un'area di 650x550 mm.

L'elevata velocità di scansione e contestuale accuratezza dei dettagli completano le caratteristiche esclusive di questo scanner 3D portatile.

Caratteristiche SIMSCAN22
- Sorgente laser: 14 blu laser crosses in modalità Ultra-fast scanning – 7 blue parallel laser lines in modalità Hyperfine scanning . 1 extra blu laser line in modalità Deep hole scanning
- Accuratezza: fino a 0.020 mm
- Risoluzione: fino a 0.025 mm
- Frequenza di misurazione: 1.250.000 misure al secondo
- Area di scansione: 650 mm × 550 mm
- Classe di sicurezza del laser: CLASSE ІI (basso rischio per l’occhio)*
- Accuratezza volumetrica: 0.015 mm + 0.035 mm/m
- Accuratezza volumetrica (con MSCAN-L15): 0.015 mm + 0.012 mm/m
- Distanza limite di misurazione: 300 mm
- Profondità di campo: 550 mm
- Formato di esportazione dati: pj3,asc,igs,txt,mk2,umk,stl,ply,obj
- Formato di apertura dati: pj3,pjs,asc,igs,txt,mk2,umk,refxml,stl,ply,step
- Temperatura di lavoro: -10 - 40℃
- Interfaccia: USB 3.0
- Peso: 570 g
- Dimensioni: 203 x 80 x 44 mm
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

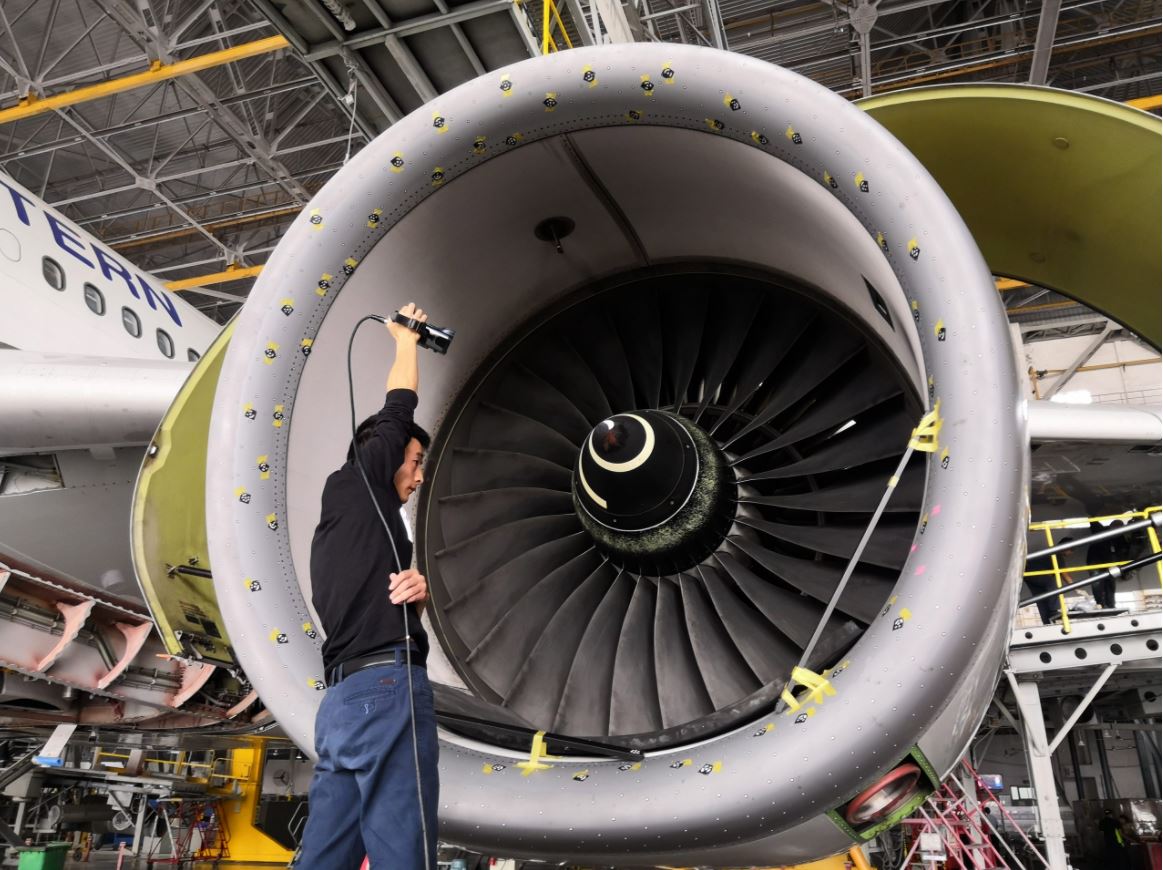

MSCAN-L15

Il sistema di fotogrammetria MSCAN-L15 è impiegato, in combinazione con gli scanner 3D portatili (serie SIMSCAN e NimbleTrack), per misurazioni geometriche di alta precisione su oggetti di grandi dimensioni.

Con un'ampia area di ripresa e un'elevata profondità di campo, MSCAN-L15 consente di raggiungere un'accuratezza volumetrica pari a 0,015 mm/m su oggetti di dimensioni variabili da 2 a 10 metri.

L'esclusiva modalità HDR permette l'impiego della tecnologia negli ambienti più disparati. MSCAN-L15 è in grado di migliorare sensibilmente l’accuratezza e la velocità di scansione tridimensionale di oggetti dalle grandi dimensioni.

Caratteristiche MSCAN-L15
- Precisione volumetrica: 0.012 mm/m
- Precisione volumetrica (combinato con laser scanner):
- 0.020 mm + 0.015 mm/m in modalità Standard R (PRINCE335)
- 0.010 mm + 0.015 mm/m in modalità Hyperfine (PRINCE775)
- 0.015 mm/m + 0.012 mm/m (KSCAN Magic)
- 0.044 mm + 0.012 mm/m (TRACKSCAN P542)
- Tipologia: camera industriale e lenti (no SLR camera）
- Peso: ≤0.58 kg
- Modalità di scansione: calcolo e visualizzazione in tempo reale
- Interfaccia: Gigabit Lan
- Profondità di campo: 6,5 m
- Superficie inquadrabile: fino a 9.4 m x 6.9 m

Richiedi informazioni

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

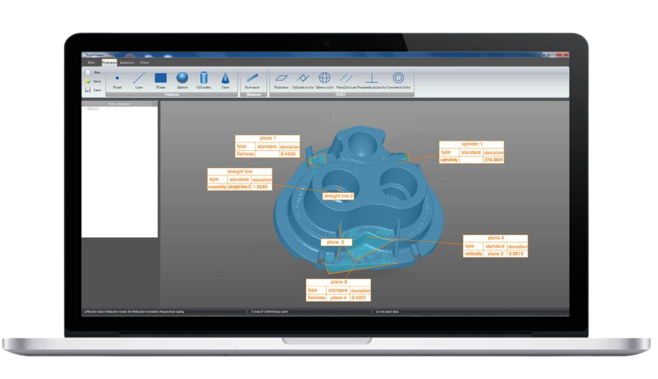

ScanViewer

ScanViewer è un software 3D in dotazione con la tecnologia scanner 3D laser Scantech.

Consiste in una piattaforma potente che include avanzate funzioni di ispezione e scansione.

I dati scansionati possono essere utilizzati per la prototipazione rapida, il reverse engineering, il confronto con il modello CAD per l'analisi delle differenze, la visualizzazione 3D e molto altro ancora.

Caratteristiche ScanViewer

Gli utenti possono analizzare direttamente le principali caratteristiche geometriche dell’oggetto scansionato ed effettuare la misurazione delle distanze tra punti selezionabili a scelta, oppure analizzare le dimensioni e le tolleranze in base al modello ideale che viene confrontato rispetto a quello scansionato. È disponibile la funzione di allineamento multiplo che consente di unire i dati relativi alla scansione con quelli del modello ideale, con l’obiettivo di generare un report per una semplice lettura dei dati.

Richiedi informazioni

iReal 2E

iReal 2E adotta la tecnologia ad infrarossi VCSEL (Vertical Cavity Surface Emitting Laser) a luce strutturata per garantire un'eccezionale esperienza di ricostruzione tridimensionale.

Si ottiene la scansione della texture e della geometria dell'oggetto in esame senza impiego di markers.

Lo scanner 3D a colori iReal 2E racchiude in sé molteplici prestazioni: un'ampia area di scansione, un'efficace algoritmo di elaborazione dati, un'accurata riproduzione della texture ed una strabiliante acquisizione dei dettagli.

Lo strumento iReal 2E è appropriato per la scansione 3D del corpo umano e per oggetti di dimensioni a partire da 30 cm fino ad un massimo di 4 metri.

Caratteristiche tecniche iReal 2E
- Sorgente luminosa: Luce strutturata ad infrarossi VCSEL
- Sicurezza: CLASSE І (basso rischio per l’occhio)*
- Tecnologia: luce strutturata lineare a raggi infrarossi
- Riproduzione del colore: 24 bit
- Modalità di allineamento senza markers: texture / feature / allineamenti misti
- Modalità di allineamento con markers
- Distanza di scansione ottimale: 350 mm ~ 650 mm
- Campo di lavoro effettivo: 250 mm ~ 1000 mm
- Area di scansione: fino a 850 mm x 800 mm
- Velocità di misurazione: fino a 1,500,000 points/s
- Distanza tra i punti: 0.200 mm ~ 3 mm
- Accuratezza tra i punti (singolo fotogramma): fino a 0.100 mm
- Accuratezza dell’allineamento: fino a 0.300 mm/m
- Dimensione oggetti scansionabili: a partire da 30 cm
- Formato di esportazione dati: OBJ, STL, PLY, ASC, SK
- Temperatura di lavoro: 5 ~ 40℃
- Interfaccia: USB 3.0
- Peso: 850 g
- Dimensioni: 140 mm × 94 mm × 258 mm
- Configurazione: 3 set di sorgenti luminose invisibili; 3 telecamere; 3 set di luci ausiliarie
- * è sempre consigliato l’utilizzo di opportuni DPI

Richiedi informazioni

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

iReal M3

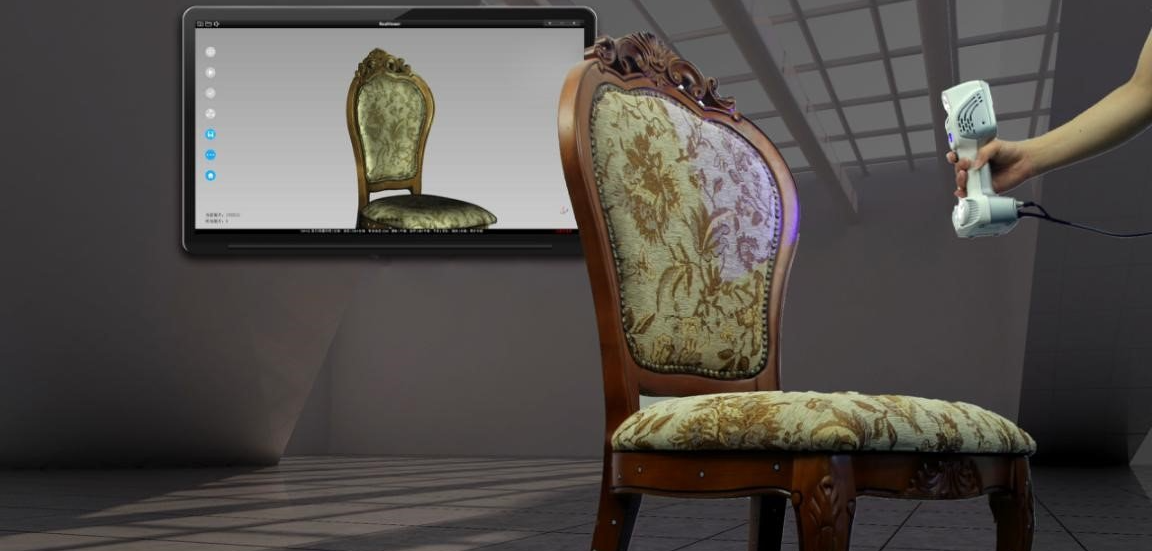

iReal M3 è l'ultima innovazione Scantech che adotta la tecnologia a luce strutturata infrarossi VCSEL in combinazione a quella laser (7 linee parallele) per garantire un'eccezionale esperienza di ricostruzione tridimensionale su oggetti di ridotta o medio-grande dimensione.

La versatilità e la sua adattabilità alle situazioni più complesse, superfici riflettenti o molto opache, rendono questo modello unico nel suo genere.

Si può ottenere la scansione della texture e della geometria dell'oggetto in esame senza la necessità di utilizzare i markers.

Le caratteristiche che completano iReal M3 sono inoltre: ampia area di scansione, efficace algoritmo di elaborazione dati, accurata riproduzione della texture e strabiliante acquisizione dei minimi dettagli.

iReal M3 è appropriato per la scansione 3D del corpo umano e per oggetti di dimensioni comprese tra 5 cm e 4 metri.

Caratteristiche iReal M3
- Sorgente luminosa: 7 linee laser parallele | Luce strutturata ad infrarossi VCSEL
- Sicurezza: CLASSE І (basso rischio per l’occhio)*
- Riproduzione del colore: 24 bit
- Modalità di allineamento senza markers: texture / feature / allineamenti misti
- Modalità di allineamento con markers
- Distanza di scansione ottimale: 300 mm ~ 650 mm
- Campo di lavoro effettivo: 250 mm ~ 1000 mm
- Area di scansione: fino a 850 mm x 800 mm
- Velocità di misurazione: fino a 1,500,000 points/s
- Distanza tra i punti: 0.1-3 mm| 0.2 mm ~ 3 mm
- Accuratezza tra i punti (singolo fotogramma): fino a 0.100 mm
- Accuratezza dell’allineamento: fino a 0.25 mm/m
- Dimensione oggetti scansionabili: a partire da 5 cm fino a 4 metri
- Formato di esportazione dati: OBJ, STL, PLY, ASC, SK
- Temperatura di lavoro: 5 ~ 40℃
- Interfaccia: USB 3.0
- Peso: 856 g
- Dimensioni: 140 mm × 94 mm × 258 mm
- Configurazione: 3 set di sorgenti luminose invisibili; 3 telecamere; 3 set di luci ausiliarie
- * è sempre consigliato l’utilizzo di opportuni DPI
